Настройка подключения к УДВВ (управление светофорами и шлагбаумами)

  1. Для активации плагина «UDVV», перейдите в меню, «Модули», найдите в списке доступных модулей «UDVV1» и включите его.

  2. Также найдите в списке доступных модулей «SERIALPORT_UDVV1» и включите его.



Подключение УДВВ на базе ОВЕН МК110-8Д.4Р

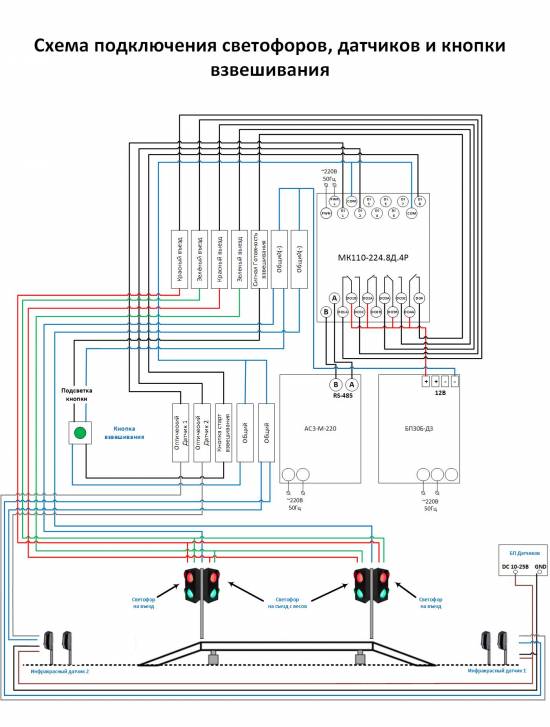

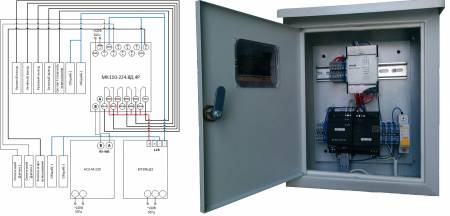

Схема разведения проводки внутри монтажного блока



  1. Подключите оборудование к УДВВ согласно данной схеме.

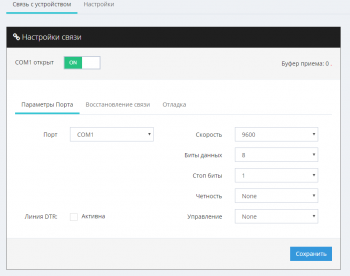

  2. Перейдите в меню «Настройки» → УДВВ 1. На вкладке «Связь с устройством» произведите настройки связи с УДВВ, установив следующие параметры:


    Стандартные параметры для подключения УДВВ ОВЕН МК110-8Д.4Р:
    - Порт: указывается номер порта к которому подключено УДВВ;
    - Скорость: 9600;
    - Биты данных: 8;
    - Стоп биты: 1;
    - Четность: Нет;
    - Управление приемом/передачей: Нет;
    - Линия DTR: Не активна.

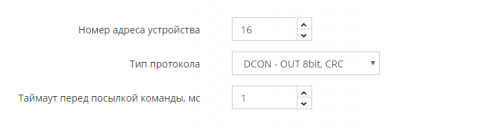

  3. Перейдите на вкладку «Настройки» и укажите основные параметры подключения к УДВВ



    • Адрес устройства - адрес УДВВ для работы по интерфейсу RS-485

      По умолчанию в модуле дискретного ввода-вывода «ОВЕН МК110-8Д.4Р.» установлен адрес прибора 16.

    • Тип протокола - протокол обмена УДВВ с программой - DCON - OUT 8bit, CRC
    • Таймаут перед посылкой команды, мс - задержка между отправкой команд к УДВВ.

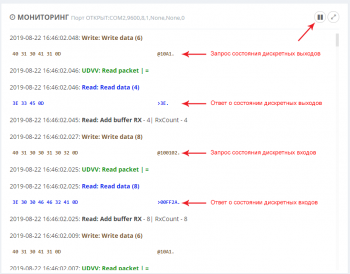

  4. Запустите мониторинг последовательного порта и убедитесь, что идет обмен данными между УДВВ и ПК. В случае успешной настройки на блоке УДВВ должна замигать лампочка RS-485 и в мониторинге обмена должны быть не только пакеты передачи (коричневые), но и пакеты приема (синие).

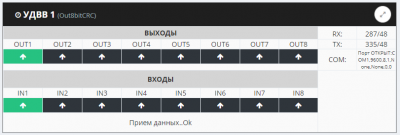

  5. Проверьте работу системы с помощью ручного управления выходами УДВВ. При включении/выключении реле УДВВ должно издавать щелчок.
    Срабатывание входных каналов устройства можно наблюдать в блоке визуализации состояния входов IN1, IN2, ….

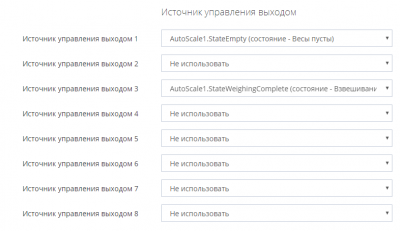

  6. Настройте автоматическое управление каждым выходом УДВВ с помощью выбора нужного источника управления.
Рекомендуемые параметры для настройки системы AutoScale.
