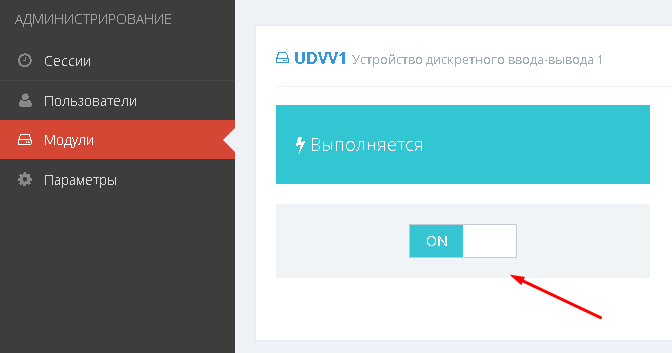

1. Для активации плагина «UDVV», перейдите в меню, «Модули», найдите в списке доступных модулей «UDVV1» и включите его.

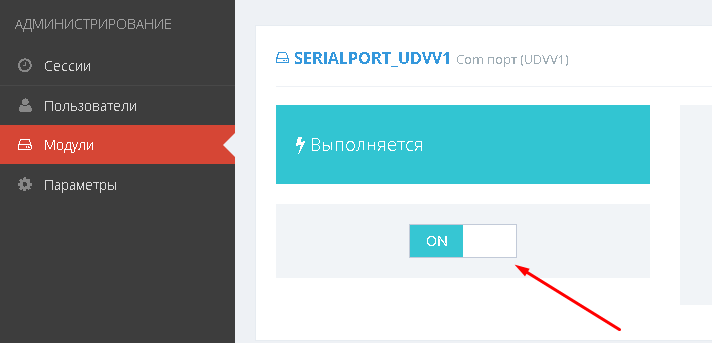

2. Также найдите в списке доступных модулей «SERIALPORT_UDVV1» и включите его.



1. Поключите оборудование согласно отмеченным контактам.

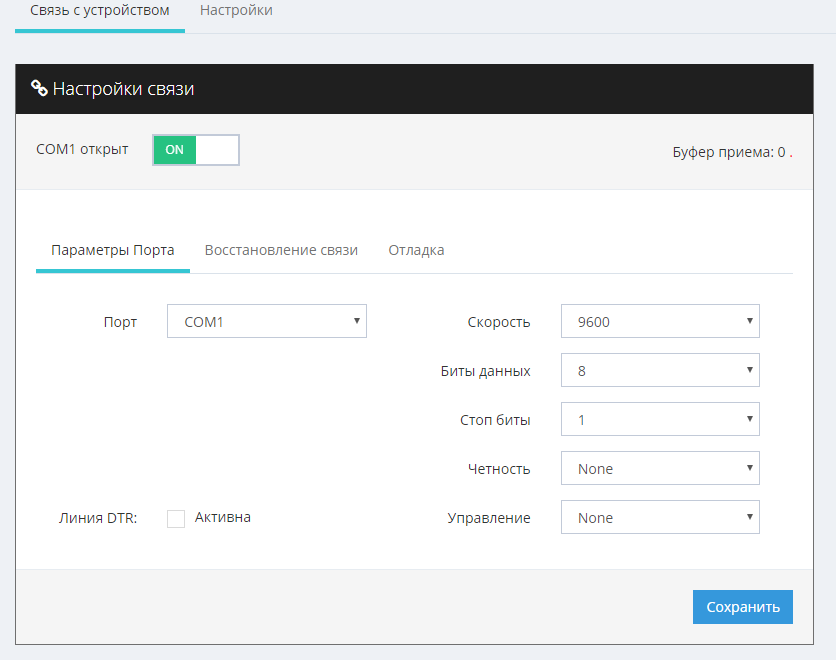

2. Перейдите в меню «Настройки» → УДВВ 1. На вкладке «Связь с устройством» произведите настройки связи с УДВВ, установив следующие параметры:




   Стандартные параметры для подключения УДВВ VesySoft (4 входа/4 выхода):
   - Порт: указывается номер порта к которому подключено УДВВ;
   - Скорость: 9600;
   - Биты данных: 8;
   - Стоп биты: 1;
   - Четность: Нет;
   - Управление приемом/передачей: Нет;
   - Линия DTR: Не активна.

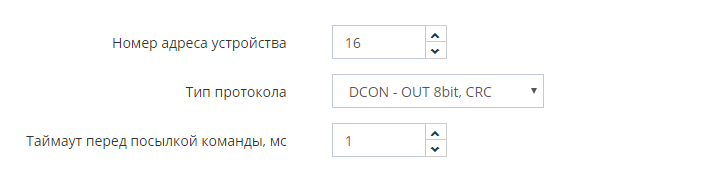

3. Перейдите на вкладку «Настройки» и укажите основные параметры подключения к УДВВ




   • Адрес устройства - адрес УДВВ для работы по интерфейсу RS-485



     По умолчанию в модуле дискретного ввода-вывода «VesySoft (4 входа/4 выхода)» установлен адрес прибора 16.

   • Тип протокола - протокол обмена УДВВ с программой - DCON - OUT 8bit, CRC
   • Таймаут перед посылкой команды, мс - задержка между отправкой команд к УДВВ.

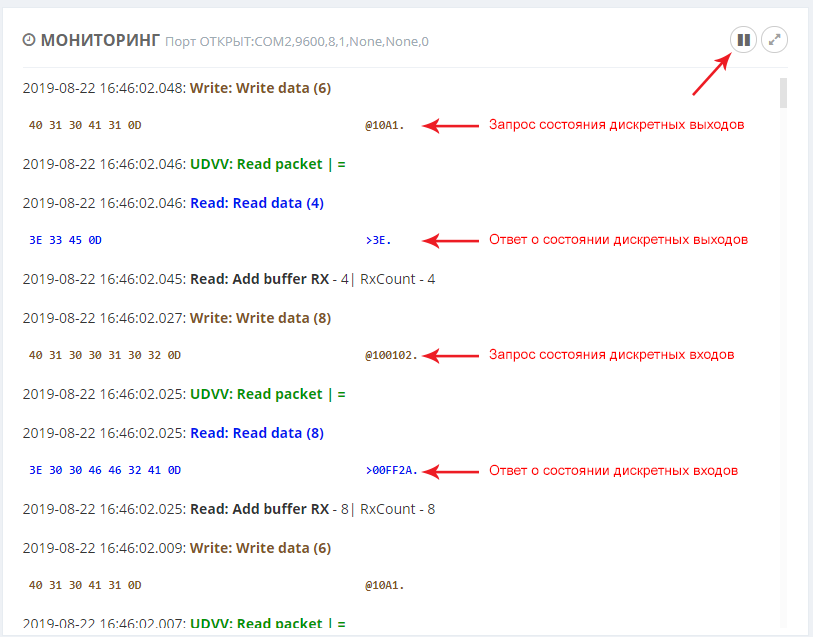

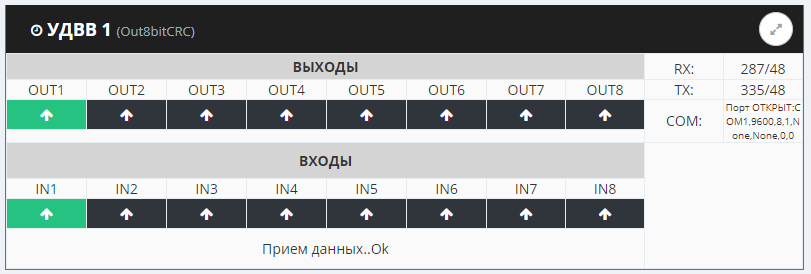

4. Запустите мониторинг последовательного порта и убедитесь, что идет обмен данными между УДВВ и ПК. В случае успешной настройки на блоке УДВВ должны гореть зеленые лампочки и в мониторинге обмена должны быть не только пакеты передачи (коричневые), но и пакеты приема (синие).

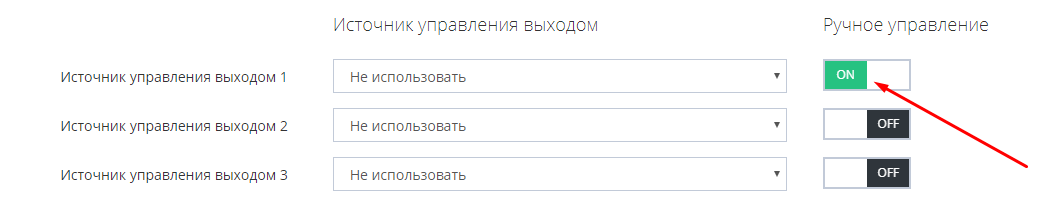

5. Проверьте работу системы с помощью ручного управления выходами УДВВ. При включении/выключении реле УДВВ должно издавать щелчок.
   Срабатывание входных каналов устройства можно наблюдать в блоке визуализации состояния входов IN1, IN2, ….

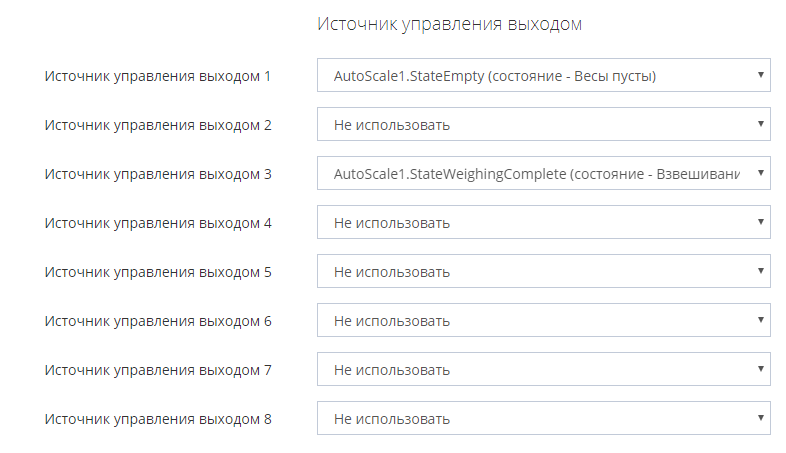

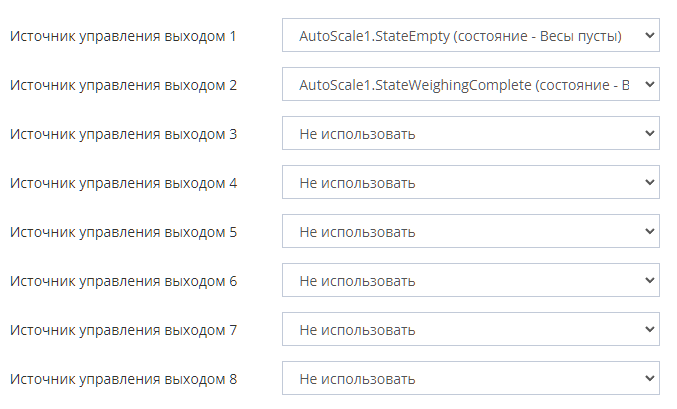

6. Настройте автоматическое управление каждым выходом УДВВ с помощью выбора нужного источника управления.

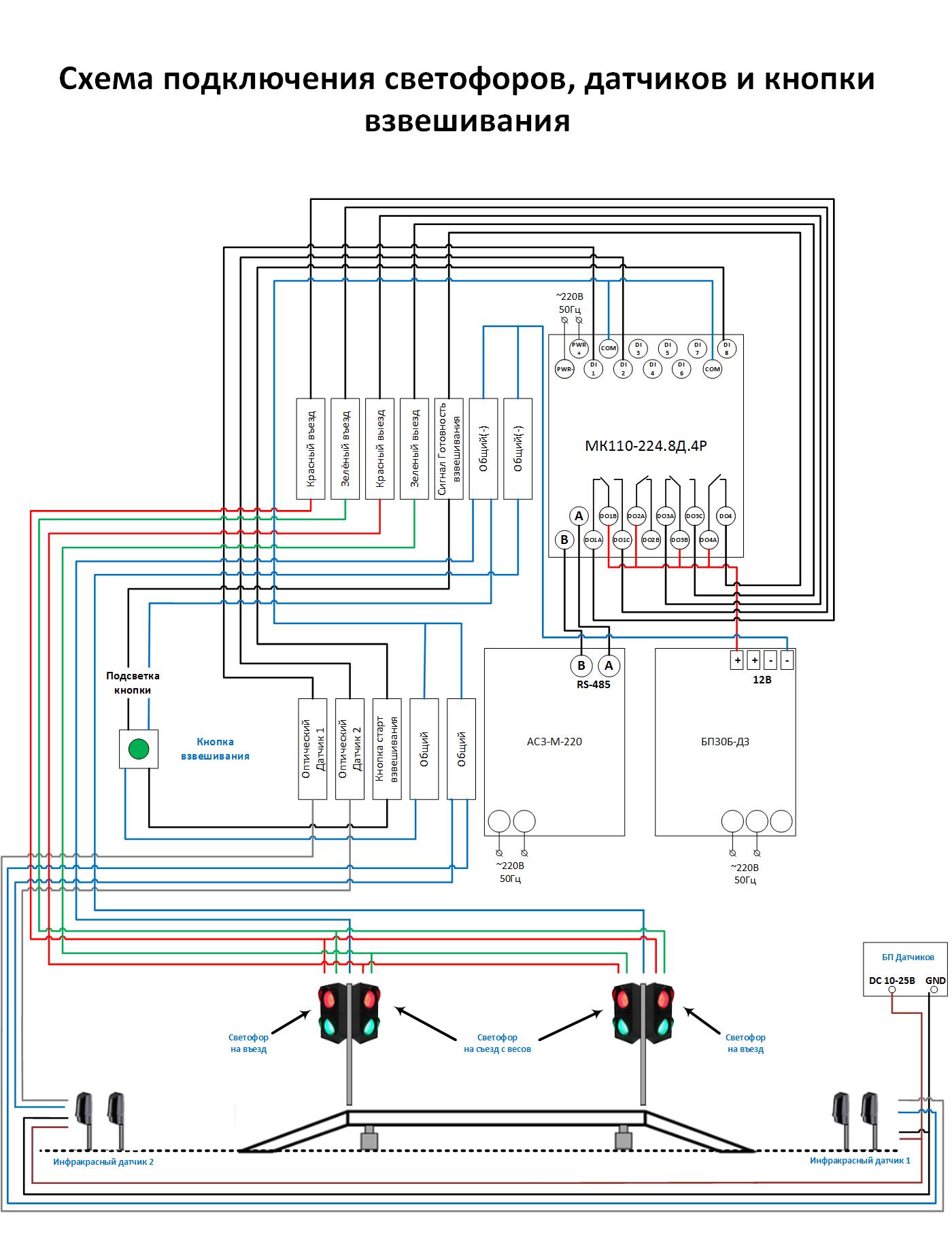

Схема разведения проводки внутри монтажного блока

1. Подключите оборудование к УДВВ согласно данной схеме.



2. Перейдите в меню «Настройки» → УДВВ 1. На вкладке «Связь с устройством» произведите настройки связи с УДВВ, установив следующие параметры:




   Стандартные параметры для подключения УДВВ ОВЕН МК110-8Д.4Р:
   - Порт: указывается номер порта к которому подключено УДВВ;
   - Скорость: 9600;
   - Биты данных: 8;
   - Стоп биты: 1;
   - Четность: Нет;
   - Управление приемом/передачей: Нет;
   - Линия DTR: Не активна.

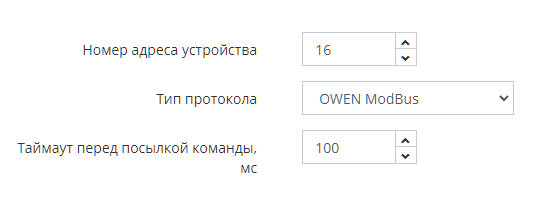

3. Перейдите на вкладку «Настройки» и укажите основные параметры подключения к УДВВ




   • Адрес устройства - адрес УДВВ для работы по интерфейсу RS-485



     По умолчанию в модуле дискретного ввода-вывода «ОВЕН МК110-8Д.4Р.» установлен адрес прибора 16.

   • Тип протокола - протокол обмена УДВВ с программой - OWEN MODBUS
   • Таймаут перед посылкой команды, мс - задержка между отправкой команд к УДВВ.


4. Запустите мониторинг последовательного порта и убедитесь, что идет обмен данными между УДВВ и ПК. В случае успешной настройки на блоке УДВВ должна замигать лампочка RS-485 и в мониторинге обмена должны быть не только пакеты передачи (коричневые), но и пакеты приема (синие).


5. Проверьте работу системы с помощью ручного управления выходами УДВВ. При включении/выключении реле УДВВ должно издавать щелчок.
   Срабатывание входных каналов устройства можно наблюдать в блоке визуализации состояния входов IN1, IN2, ….

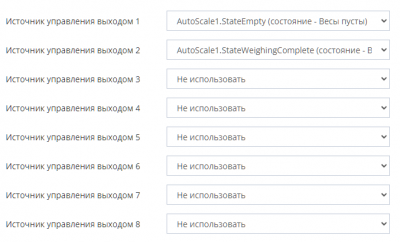

6. Настройте автоматическое управление каждым выходом УДВВ с помощью выбора нужного источника управления.
