ПО "Сервер ВЕСЫ АВТО" — служба Windows, выполняющая функции драйвера оборудования автоматизации взвешивания (IP-камеры, RFID-метки, светофоры, шлагбаумы), а также контроля и аудита за взвешиванием и действиями операторов. Режим независимого полностью автоматического фиксирования и идентификации транспорта в собственный журнал взвешиваний.

Основная задача сервера организовать доступ к оборудованию из внешних программ организующих учет взвешивания транспорта, а также вести журнал событий — производить непрерывный и скрытный от пользователя контроль за весами. Дополнительная задача — автоматическое взвешивание транспорта с идентификацией.

Особенности лицензирования

Одна копия программного комплекса «ВесыСофт:Весовой терминал» поставляется в виде неисключительной лицензии на право использования ПО «Сервер ВЕСЫ АВТО»- для одних весов. Одна лицензия разрешает установку одной копии ПО на одном ПК, т.е. одно подключение к весам (весовому индикатору). ПО «Сервер ВЕСЫ АВТО» может поставляться как часть программного комплекса «ВесыСофт:Весовой терминал», в этом случае в наименование лицензии на программный комплекс будет указано ПО «Сервер ВЕСЫ АВТО».

Для подключения к двум или более весам на одном компьютере требуется дополнительная лицензия на копию ПО «Сервер ВЕСЫ АВТО»

Рекомендуемая конфигурация персонального компьютера:

1. Скачайте дистрибутив сервер Весы АВТО.
2. Запустите установочный файл setupServerAuto20.exe.

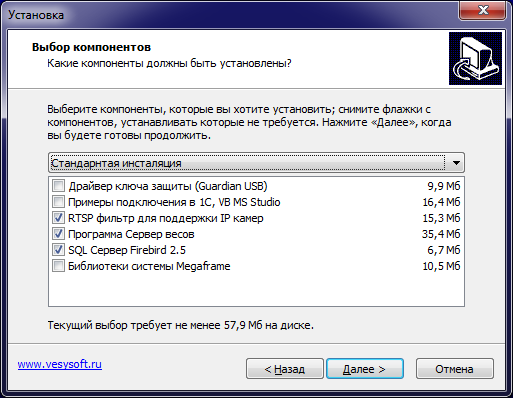

3. Следуйте инструкциям мастера установки. На странице компонентов рекомендуем выбрать пункты, как показано на изображении ниже.



   Пункты «Драйвер ключа Guardant» и «Библиотеки Megaframe» необходимы только для подключения дополнительной системы распознавания Megaframe.

4. Нажимаем «Далее» и запускаем процесс установки. В момент установки может обнаружится, что сервер Firebird уже установлен, в этом случае мастер установки предложит прервать установку сервера баз данных Firebird, необходимо выбрать «Да». Далее остановите службу Firebird и повторите установку системы.
5. Запуск менеджера Сервера ВЕСЫ АВТО. После установки мастер предложит запустить программу «Менеджер Сервера ВЕСЫ АВТО», необходимо согласиться.


После установки программа работает в режиме демонстрации. Данный режим позволяет полноценно протестировать работу программы, проверить подключение к весам или IP-камерам, без необходимости регистрации (приобретения рабочей лицензии). Также для тестирования режимов работы сервера, существует режим «Эмуляции показаний веса». Включить или отключить режим эмуляции можно в закладке «Весы» раздела «Оборудование» (галочка «Эмуляция», далее нажать кнопку «Сохранить» и «Обновить»)



1. В открывшемся менеджере Сервера Весов на закладке «О программе» скопируйте код компьютера.
2. Далее необходимо зайти на сервер лицензирования http://lic.vesysoft.ru и пройти процедуру «Регистрация. Первый запуск». Данные для регистрация - PIN коды вы должны получить при приобретении продукта.
3. Полученный код регистрации, необходимо ввести в поле «Код регистрации» на закладке «О программе»и нажать кнопку «Сохранить» и «Обновить».
4. Если регистрация прошла успешно в нижней части окна менеджера весов появится зеленая надпись «Программа зарегистрирована.. »

5. Если надпись «Нет регистрации.. » не ушла перезапустите Сервер Весы (или перезапустите ПК).

1. Зайдите на сервер лицензирования http://lic.vesysoft.ru.
2. Выберите пункт «Лицензия в USB-ключ» и пройдите процедуру прошивки USB-ключа. Данные с регистрационным номером лицензии Вы должны получить на электронную почту при приобретении продукта.
3. Вставьте USB-ключ в компьютер и запустите «Менеджер сервера весов Авто». Если регистрация прошла успешно в нижней части окна менеджера весов появится зеленая надпись «Программа зарегистрирована.. »
4. Если надпись «Нет регистрации.. » не ушла перезапустите Сервер Весы (или перезапустите ПК).

1. На странице «Параметры весов» перейдите на закладку «Параметры взвешивания», снизу от наименования протокола и выберите тип ваших весов.



2. Укажите «Наименьшее значение взвешивания» (по умолчанию 100 кг.).

Если вы указали тип «Короткие, поосные (взвешивание в движении и статике)», то необходимо настроить несколько параметров:

1. «Максимальное время между осями» - время, которое программа будет ожидать заезда следующей оси на весовую платформу. Если по истечении этого времени новая ось не заехала на платформу, программа завершит процесс взвешивания и запишет результат в журнал взвешиваний. (По умолчанию 8 секунд)
2. «Длинна платформы» - длинна вашей весовой платформы в метрах.

1. На странице «Параметры весов» перейдите на закладку «Протокол обмена», cправа от наименования протокола нажмите кнопку «Добавить». Выберите файл настройки протокола обмена по наименованию (типу) весового индикатора и нажмите кнопку «Открыть». Настройки заполнятся параметрами автоматически.


2. Перейдите в закладку «Связь» нажмите кнопку «Подробно» - развернется панель настроек.
3. В панели настроек выберите закладку «Порт связи» и укажите параметры последовательного порта необходимого для обмена с весовым индикатором (наименование порта, его скорость и т.д.).


   Стандартные параметры – СОМ1, 9600, число бит - 8, стоп бит - 1, управление - нет, четность - нет




4. Укажите галочку «Включить весы». Нажмите кнопку «Сохранить» и «Обновить».


   После любых изменений, чтобы настройки вступили в силу, необходимо убрать галочку «Включить весы», нажать «Сохранить» и «Обновить». Далее опять установить галочку «Включить весы», нажать «Сохранить» и «Обновить»

5. Если инициализация обмена прошла успешно, то на информационной панели будет надпись «Порт СОМ открыт» и буфер приема начнет расти до 1024. Это означает, что весовой индикатор передает данные в компьютер, а программа их принимает.

    В случае успешной настройки, в панели «показания весов» появится значение веса, а частота пакетов будет отображать значение от 2 до 40, при этом считается нормальным, если значение частоты будет колебаться на +/– 1.


6. Если указанного в п. 5 не произошло, проанализируйте варианты ошибок:

Вариант ошибок 1.

  Это означает, что выбранный Вами порт в качестве обмена занят другой программой или не существует. Проверьте, не запущена ли еще какая-либо программа обмена. Попробуйте сменить наименование порта на другой (подобрать). После любых изменений в настройке не забывайте перезапускать весы (убрать галочку «Включить весы», нажать «Сохранить» и «Обновить», далее опять установить галочку «Включить весы», нажать «Сохранить» и «Обновить»).

Вариант ошибок 2.

  Это означает, что выбранный Вами порт открыт, но прибор ничего не передает:

• прибор не настроен на передачу данных
• не правильно выбраны настройки порта
• не правильно спаян кабель связи

Вариант ошибок 3.

  Это означает, что выбранный Вами порт открыт, прибор передает данные, но данные не распознаны. Зайдите в закладку «Отладка приема» для просмотра буфера передаваемых данных с терминала (обновите буфер, нажав кнопку «Обновить»):

• не выбран или выбран неверный протокол обмена. В закладке «Отладка приема» в буфере видно (угадывается) символьное представление веса. Это значит настройки связи выбраны правильно, а протокол обмена нет.


• передаваемые данные искажены, из-за того что выбраны неверные настройки связи порта (скорость, четность и пр.). В закладке «Отладка приема» в буфере видны нечитаемые данные.


• передаваемые данные испорчены. В закладке «Отладка приема» в буфере видны нечитаемые данные. Аналогично предыдущему пункту, но источник сбоя другой. Такое возможно при отсутствии правильного заземления весового индикатора и компьютера, а также обрыва линии заземления в коммуникационном кабеле связи.

Настройка формата массы в килограммах

  Если вес отображаемый на дисплее индикатора и на панели показаний весов отличается, или значение веса отображается в тоннах, необходимо привести показания веса к значению в килограммах. Установите в закладке «Масса» формат вывода 6.0 (это значит 6 цифр 0 после запятой). Установите дискретность 20 (это дискретность для 60 - 80 т. весов). Установите делитель таким образом чтобы привести значение веса в килограммы. Если вес на индикаторе в тоннах делитель должен быть 0,001.


1. На странице подключения видеокамер в поле «Источник» выберите вариант, подходящий Вам. При выбранном источнике «RTSP/RTMP поток IP камер» или «HTTP поток JPEG/MJPEG» заполните адресную строку URL/HTTP запроса, введите имя пользователя и пароль. Примеры URL запросов:
   • rtsp://admin:admin123@192.168.0.2/user=admin&password=admin&channel=1&stream=0.sdp (HIK VISION)
   • rtsp://admin:123456@192.168.0.3:554/mpeg4 (ONVIF камера)
2. Настройте частоту кадров. Чем выше этот параметр, тем больше величина нагрузки на процессор компьютера. Минимально для нормальной работы системы распознавания номеров ТС достаточно 7-10 кадров в секунду. Если мощность процессора позволяет, выберите максимальную частоту. Частоту кадров можно также установить в настройках WEB интерфейса камеры.
3. Укажите галочку «Включить». Нажмите кнопку «Сохранить» и «Обновить».
4. Если через несколько секунд картинка не появилась, проверьте правильность URL. Обратите внимание, что ошибочный ввод заглавной буквы вместо прописной может привести к ошибке.

Как узнать RTSP-ссылку для IP-камеры

1. Вариант 1. Найти rtsp для нужной камеры в интернете. Воспользуйтесь поисковым запросом в Google, например - HIKVISION rtsp://.

2. Вариант 2. Можно использовать стороннюю программу для видеонаблюдения от компании «Линия» (http://www.devline.ru). Пройдите на страницу загрузок официального сайта, скачайте демонстрационную версию программы «Линия 7.Х.Х» для Вашего типа ОС и установите ее. Запустите ярлык «Наблюдательный пост» на рабочем столе и нажмите на кнопку «Администрирование».В открывшемся окне слева в списке выберите свободную камеру и нажмите на кнопку «Подключить».В появившемся окне нажмите на кнопку «Найти камеры». Откроется список всех подключенных камер. Выберите необходимую Вам и далее заполните поля «Имя» и «Пароль». Если все выполнено верно, в окне появится изображение.


После этого перейдите в закладку «Информация» и Вы увидите RTSP-ссылки, одну из которых необходимо скопировать и вставить в строку URL запроса в Менеджере сервера весов АВТО.


Подключение аналоговой камеры через плату видео-захвата, способную передавать изображение в HTTP потоке JPEG/MJPEG:

• Подключается как на компьютере, где устанавливается плата, так и через обычную локальную сеть с другого компьютера. Дает больше возможностей (параллельный просмотр видео на других ПК), разгрузку компьютера и непрерывную запись видео картинки.
• Универсальный вариант для системы среднего и высокого качества видео картинки.
• К плате захвата можно подключить любую аналоговую видеокамеру. Работают все каналы видео.

Линия AHD 4×25 Hybrid IP:  4 видео, 4 аудио 25 к/с на канал, разрешение 1280х720. http://devline.ru

Линия PCI-E от компании СЦВА «Линия» и аналоговая камера с разрешением не менее 480 твл. с фокусным расстоянием от 3.6 до 9 мм.

Пример HTTP запросов для подключения плат Линия:

http://admin:passw@127.0.0.1:9786/cameras/0/image?fps=10&resolution=720x576
http://admin:passw@127.0.0.1:9786/cameras/1/image
http://admin:passw@127.0.0.1:9786/cameras/2/image
http://admin:passw@127.0.0.1:9786/cameras/3/image

1. Выберите систему распознавания номера - ВесыСофт.
2. Выберите событие включения системы распознавания - Транспорт на весах:
   • Весы > Готовность взвешивания (при успокоении груза)
   • Весы > Транспорт на весах (рекомендуется по умолчанию)
   • Непрерывно (для тестирования)
   • Проезд > Транспорт перед шлагбаумом (используется не для весов)
3. Выберите способ определения направления движения транспорта - По картинке:
   • По картинке (по движению или шаблону)
   • Только вперед
   • Только назад
   • Весы > Датчик - Контроля расположения ТС
   • Проезд > Датчик - Транспорт перед шлагбаумом (используется не для весов)
4. Нажмите кнопку «Настроить».

   Задайте размеры зоны распознавания и границы (зеленая рамка), и нажмите кнопку «Применить».


5. Укажите галочку «Включить». Нажмите кнопку «Сохранить» и «Обновить».
6. Попросите заехать транспорт на весы. При въезде включиться система распознавания и в верхнем левом углу картинки появиться надпись Rec. При попадании номера ТС в область распознавания (зеленая рамка) произойдет считывание номера ТС.

Данная система по качеству работы модуля распознавания номеров зарекомендовала себя, как отличное. Распознавание номера происходит даже при не очень удачном расположении камеры, и практически отсутствует ложные определения символов номерного знака.


1. Выберите Макроскоп в качестве системы распознавания.
2. Установите параметр «Событие включения» - Непрерывно.
3. Нажмите кнопку «Настроить».
4. Заполните все необходимые поля в окне параметров связи с сервером MACROSCOP.


Поле «Пароль». В поле Пароль необходимо указать пароль, сконвертированный по алгоритму хеширования MD5. Для конвертации пароля в MD5 можно использовать любой онлайн-сервис.

Поле «Наименование канала». Для того, чтобы узнать наименование канала, необходимо послать информационный запрос к системе Макроскоп. В браузере выполните запрос: http://127.0.0.1:8080/configex?responsetype=json&login=Логин&password=Пароль , где Логин - логин для входа в систему Макроскоп, Пароль - пароль в MD5. В ответ на данный запрос в окне браузера откроется страница с набором параметров. Наименование канала содержится в поле Id.
