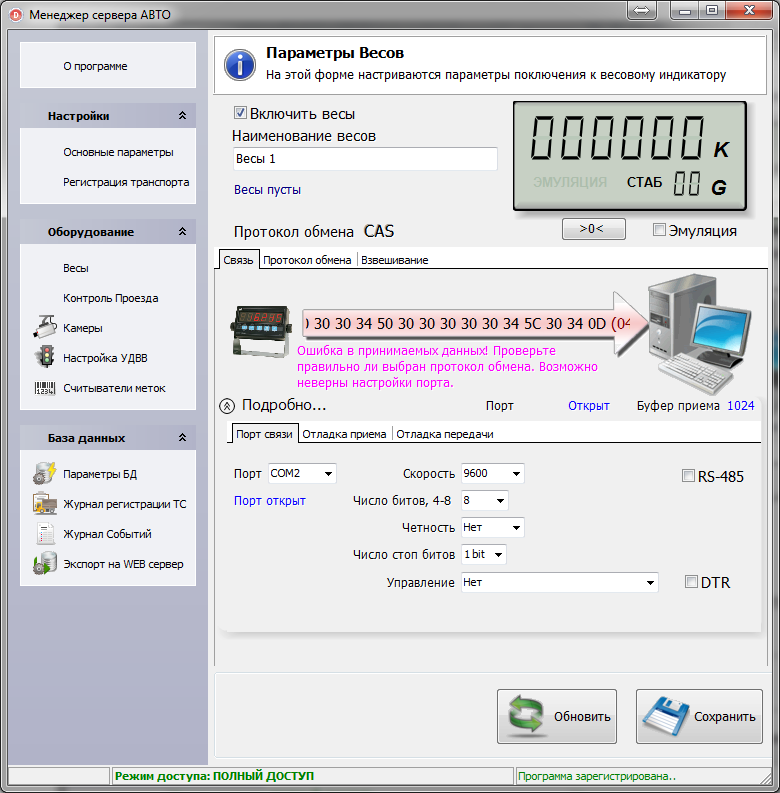

1. Выберите пункт меню «Весы», перейдите в закладку «Связь» нажмите кнопку «Подробно» - развернется панель настроек.


2. Удостоверьтесь, что порт открыт и буфер приема заполняется данными (числовое значение отличное от нуля).
   • 1 вариант.
     Весы настроены в режиме непрерывной передачи (постоянно идет поток данных).
     Перейдите к настройке протокола обмена.
   • 2 вариант.
     Передача данных по запросу.
     Перейдите в закладку «Протокол обмена» → «Запрос на передачу» → Заполните список байт запроса на прием данных о взвешивании согласно руководству к Вашему весовому индикатору и установите галочку «Включить запрос на передачу».
     Перейдите к настройке протокола обмена.


Если Вы впервые настраиваете связь с новым устройством, то рекомендуем перевести весовой индикатор в режим непрерывной передачи данных (согласно инструкции на прибор). Так будет проще настроить связь.

1. В закладке «Связь» укажите параметры порта связи. Стандартные параметры – СОМ1, 9600, число бит - 8, стоп бит - 1, управление - нет, четность - нет
2. Перейдите в закладку «Отладка приема» и нажмите на кнопку «Прочитать».

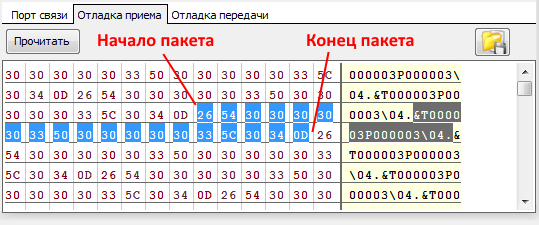

3. В появившемся наборе циклически повторяющихся символов найдите начало и конец пакета передаваемых байтов.
   Зачастую пакет байтов заканчивается символами 0D и 0A.

   Если данные искажены и в буфере представлена «аброкадабра» из различных символов, правильно подберите настройки связи (ниже смотрите раздел «Особенности»).

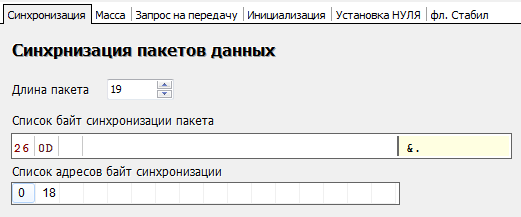

4. Посчитайте количество байтов в пакете, перейдите в закладку «Протокол обмена» → «Синхронизация» и запишите значение в поле «Длина пакета».


5. Для того, чтобы указать байты синхронизации, необходимо найти в «Отладке приема» символы, повторяющие в каждом полученном пакете, но при этом не отвечающие за показатели массы, и указать их. В нашем случае подойдут начало пакета - 26 и его конец - 0D.
   Рекомендуем указывать количество байтов синхронизации не менее двух. В противном случае это может привести к ошибкам отображения массы.
   Структура пакета данных может меняться в зависимости от типа весового индикатора. Необходим индивидуальный подход для каждого устройства.
6. Ниже укажите адреса для соответствующих байтов. Обратите внимание. Нумерация адресов байтов в пакете начинается с 0 (НУЛЯ).
7. Нажмите на «Сохранить» и «Обновить».

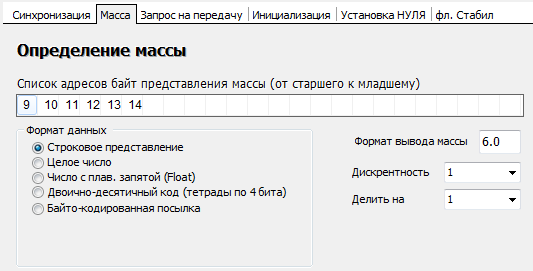

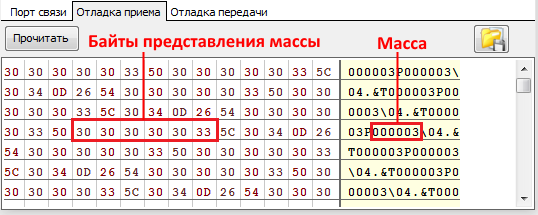

8. Перейдите в закладку «Масса» и укажите список адресов байт представления массы (от старшего к младшему).
   Для упрощения поиска необходимых байтов, советуем нагрузить весовую платформу, чтобы значения передавались отличные от нуля.



9. Нажмите на «Сохранить» и «Обновить». В случае успешной настройки, на панели «показания весов» появится значение веса.
10. Сохраните новый протокол обмена, указав его имя и нажав на соответствующую кнопку.


11. Проверка показаний веса. Попросите кого-нибудь встать на весы. В случае успешной настройки, на панели «показания весов» появится значение веса.

Искажение передаваемых данных

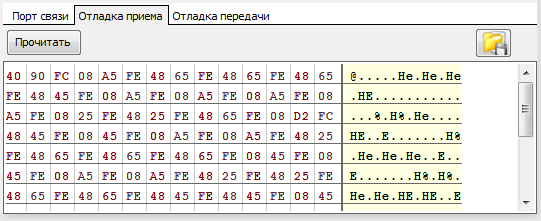

• передаваемые данные искажены, из-за того что выбраны неверные настройки связи порта (скорость, четность и пр.). В закладке «Отладка приема» в буфере видны нечитаемые данные.

• передаваемые данные испорчены. В закладке «Отладка приема» в буфере видны нечитаемые данные. Аналогично предыдущему пункту, но источник сбоя другой. Такое возможно при отсутствии правильного заземления весового индикатора и компьютера, а также обрыва линии заземления в коммуникационном кабеле связи.

Настройка формата массы


• Если вес отображаемый на дисплее индикатора и на панели показаний весов отличается, или значение веса отображается в тоннах, необходимо привести показания веса к значению в килограммах.

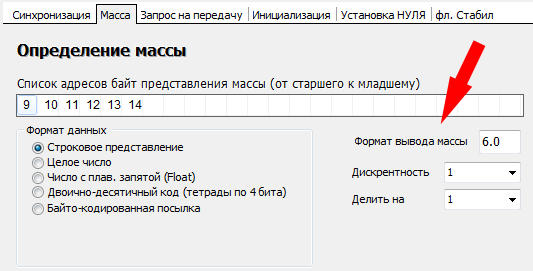

  Установите в закладке «Масса» формат вывода 6.0 (это значит 6 цифр 0 после запятой).
  Установите дискретность 20 (это дискретность для 60 - 80 т. весов).
  Установите делитель таким образом чтобы привести значение веса в килограммы. Если вес на индикаторе в тоннах делитель должен быть 0,001.


• В некоторых весовых индикаторах может стоять параметр, из-за которого данные о массе будут передаваться на компьютер в обратном порядке. Настоятельно рекомендуем изменить его на нормальный . Если же такой возможности нет, то в списке адресов байтов представления массы укажите обратный порядок байтов. Например: 14, 13, 12, 11, 10, 9.

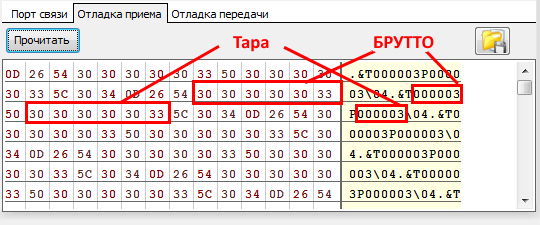

Передача байтов представления массы Тары и БРУТТО

Некоторые весовые индикаторы, как и в этом примере, передают данные массы Тары и БРУТТО. Для корректной работы программы необходимо в настройках весового индикатора поставить передачу данных только БРУТТО, либо в закладке «Протокол обмена» → «Масса» указать список адресов байт представления массы (от старшего к младшему) только для БРУТТО.
