Программное обеспечение "1С: Весовой терминал 2.0". Руководство пользователя

1. Состав системы, требование к оборудованию и особенности лицензирования

Состав программного комплекса «1C Весовой терминал 2.0»

Программный комплекс «1С Весовой терминал 2.0» состоит из двух частей:

ПО "UniServer AUTO" - WEB приложение для автоматизации процессов взвешивания (учета и контроля) транспорта на автомобильных и вагонных весах. Программный комплекс представляет собой сборку из модулей системы “UniServer AUTO” и поставляется совместно с WEB платформой сервер “UniServer AUTO”.


Конфигурация 1С Предприятие 8.3 «ВесыСофт:Весовой терминал 2.0» - рабочее место весовщика и бухгалтера. Весь оперативный учет взвешивания транспорта, формы отчетности, специфика учета, обработки и хранение данных о взвешивании реализованы в этой части на основе инструментальной системы 1С Предприятие 8.x. Для работы потребуется Платформа 1С Предприятие 8.3 с ключом от любой типовой конфигурации версии ПРОФ. Платформа 1С Предприятие в типовую поставку не входит.

Рекомендуемая конфигурация персонального компьютера
Параметр Описание
Процессор Процессор 4-х ядерный ( Intel Core i3, лучше i5, при использовании 2-х и более IP камер FullHD )
Память не менее 4 Гб (при выводе в 1С окон живого видео с 2-х или более IP камер FullHD необходимо более 4Гб)
HDD 500 Гб или более
Видеокарта при использовании IP камер рекомендуем применять не встроенную видеокарту
Интерфейсы Один лучше два COM порта (RS-232), выведенных на стенку системного блока. Переходник USB-COM не рекомендуем.
ОС MS Windows 7 или MS Windows 8,10 (64bit)
Установленное ПО Платформа 1С 8.3 с ключом от любой типовой конфигурации версии ПРОФ (дешевле Бухгалтерия). Внимание:!: Базовая версия не подходит, используйте только ПРОФ.

Правильная работа ПО возможна только при загрузке процессора не выше 75% от процессорного времени ПК.

Требования к весовому оборудованию. Ограничение использования

Программный комплекс «1С: Весовой терминал 2.0» позволяет подключиться и производить взвешивания на автомобильных и вагонных весах:

Тип весов Ограничение использования
Автомобильные с полным заездом Взвешивание в статике
Автомобильные короткие с раздельным взвешиванием по частям Взвешивание в статике
Автомобильные с полным заездом и определением осевых нагрузок Взвешивание в статике
Автомобильные поосные Взвешивание в статике или в движении
Вагонные с полным заездом Взвешивание в статике с полным заездом вагона на платформу

Подключение к весам производится соединением весового индикатора и персонального компьютера с помощью последовательного интерфейса RS-232. Поддерживаются все известные типы весовых индикаторов, имеющие опубликованный протокол обмена по RS-232.

Подключение весов возможно только через один весовой индикатор. Весы, представляющие собой систему отдельных весов (общий вес которых должен суммироваться), состоящую из нескольких независимых весовых платформ с подключенными к ним несколькими весовыми индикаторами не поддерживаются.

Особенности лицензирования

Одна копия программного комплекса «1С Весовой терминал 2.0» поставляется в виде неисключительной лицензии на право использования ПО «UniServer AUTO: AutoScale»- для одних весов, и конфигурации 1С Предприятие 8.3 «ВесыСофт: Весовой терминал 2.0» - на одно рабочее место весовщика (количество рабочих мест для операторов, не производящих взвешивание, не ограничивается).
Программный комплекс позволяет работать с несколькими весами одновременно (на одном ПК), в этом случае понадобится дополнительная лицензия на ПО «UniServer AUTO: AutoScale».
Для организации дополнительного рабочего места весовщика на другом ПК (для работы с другими весами) необходимо приобретать еще одну копию ПО «1С Весовой терминал 2.0»

2. Интерфейс программы. Общие концепции системы

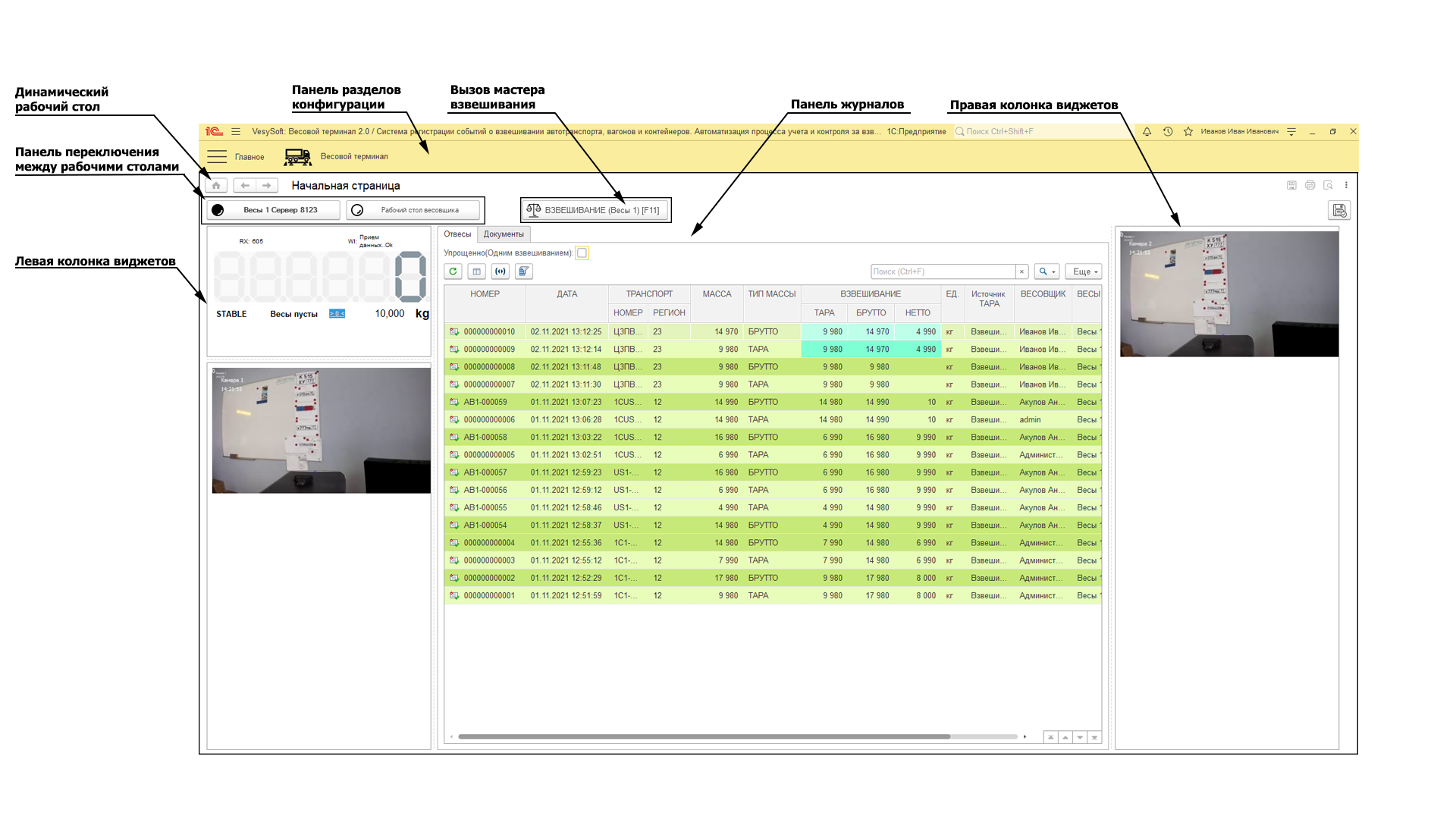

Основное окно программы

После запуска программы и авторизации пользователя откроется основное окно программы

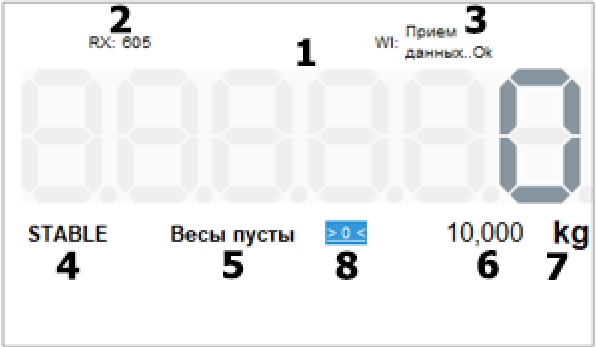

Панель весов

Панель весов отображает текущую массу на весах, а также дополнительную информацию:

  1. Текущая масса
  2. Частота принимаемых данных от весового индикатора
  3. Состояние связи с весовым индикатором
  4. Состояние стабильности груза
  5. Состояние системы взвешивания
  6. Дискретность показаний весового индикатора
  7. Единица измерения массы
  8. Кнопка «Обнулить» (работает при условии поддержки команды обнуления весовым индикатором)

Панель журналов

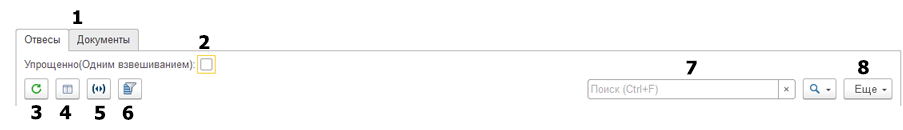

Инструменты журналов


  1. Переключение между журналами
  2. Включение/отключение режима упрощенного отображения таблицы взвешиваний
  3. Обновление журнала
  4. Включение/отключение отображения панели детализации взвешивания
  5. Установка периода отображения данных журнала
  6. Настройка фильтрации данных журнала
  7. Панель поиска по журналу
  8. Дополнительное меню взаимодействия с журналом

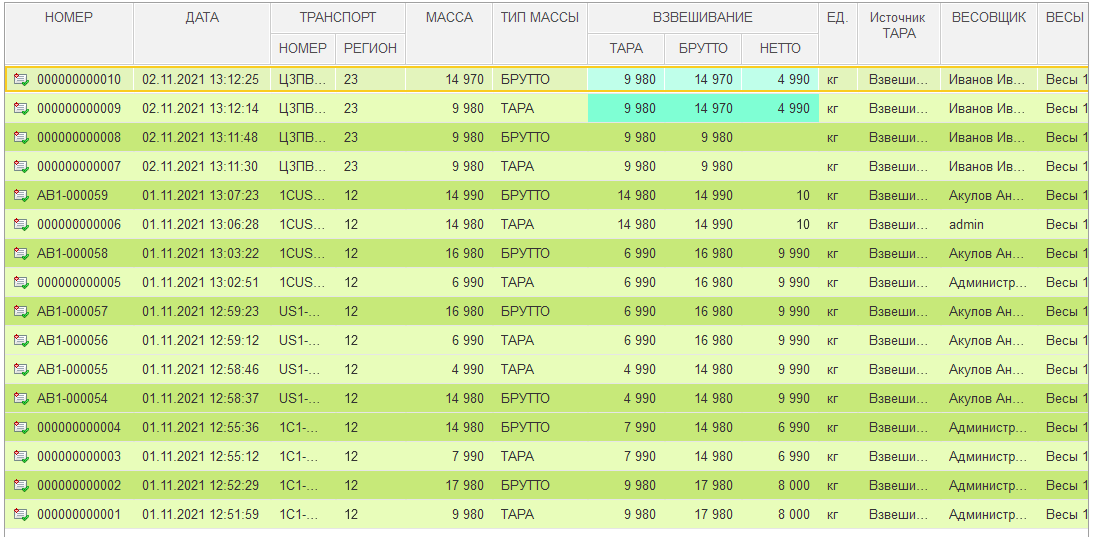

Таблица журнала отвесов

В журнале отвесов находятся документы Отвес, которые доступны для редактирования, если у оператора есть соответствующие права.

Документ Отвес

В документе «Отвес» содержится вся информация о взвешивании ТС, а также информация связанном (втором) отвесе для расчета массы груза (нетто).

Редактирование данных документа «Отвес» возможно только когда документ не проведен
