Редактор полей на форме мастера взвешивания и документа Отвес

Конфигурация 1С Весовой Терминал 2.0 начиная с версии 1.0.2.1 имеет встроенную подсистему редактирования размещения полей (реквизитов) на форме Мастера взвешивания и Документа Отвес. Все настройки подсистемы привязаны к справочнику Виды операций (Взвешивание). Общий вид Редактора размещения полей представлен на скриншоте.

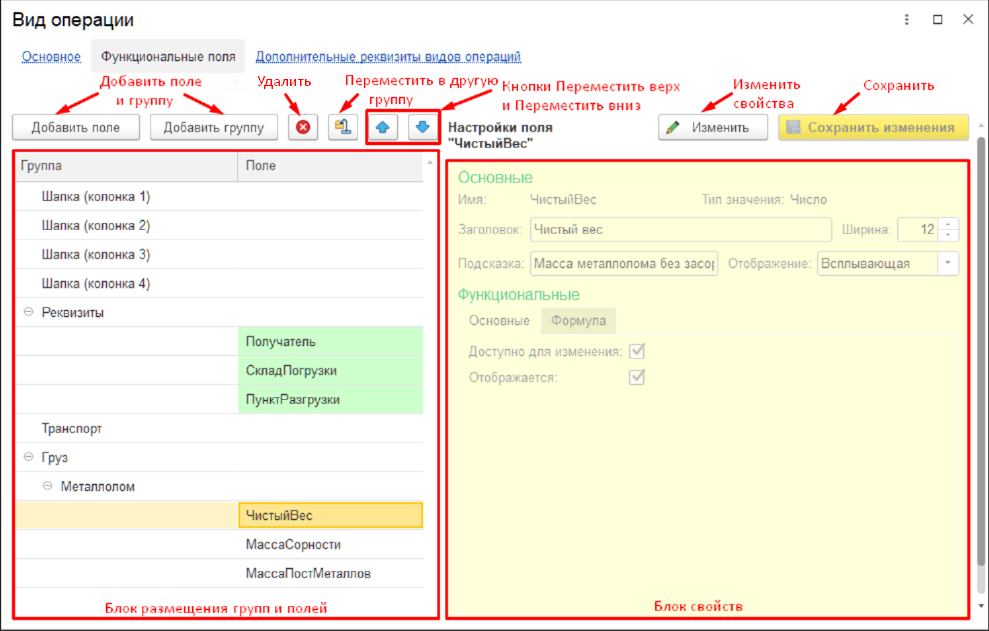

Редактор размещения полей, свойства

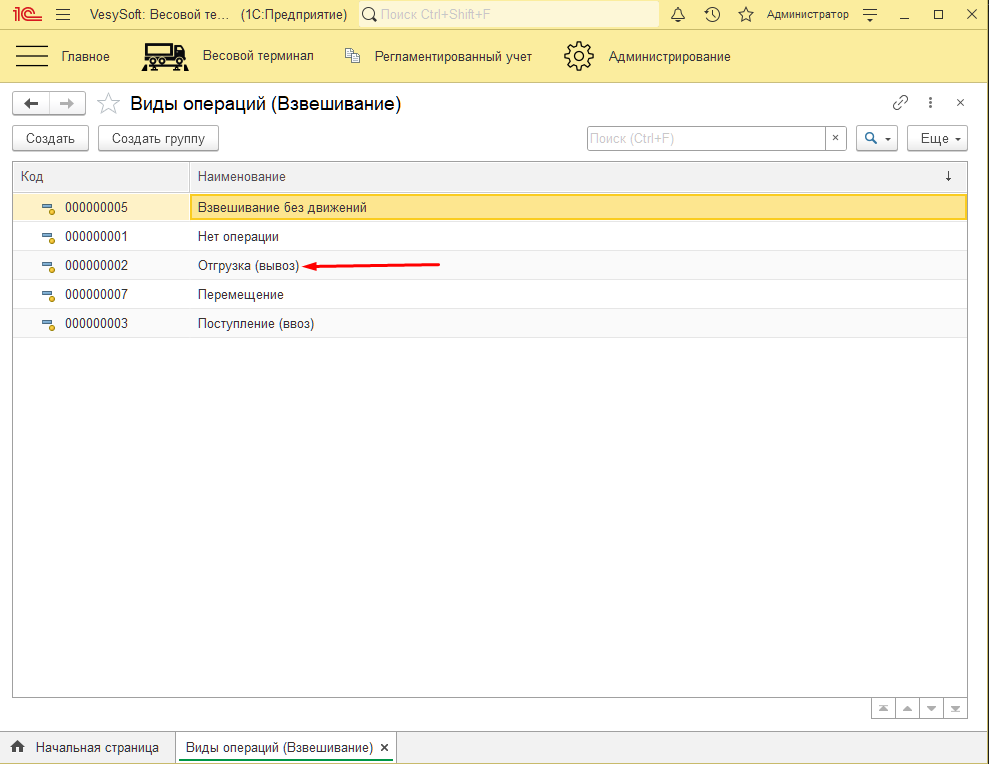

Переходим в раздел Весовой терминал → Виды операций (Взвешивание).. Выберите Вид операции, которому необходимо добавить новые поля. Двойным кликом раскройте параметры вида операции. Как пример, откроем вид операции Отгрузка (вывоз).

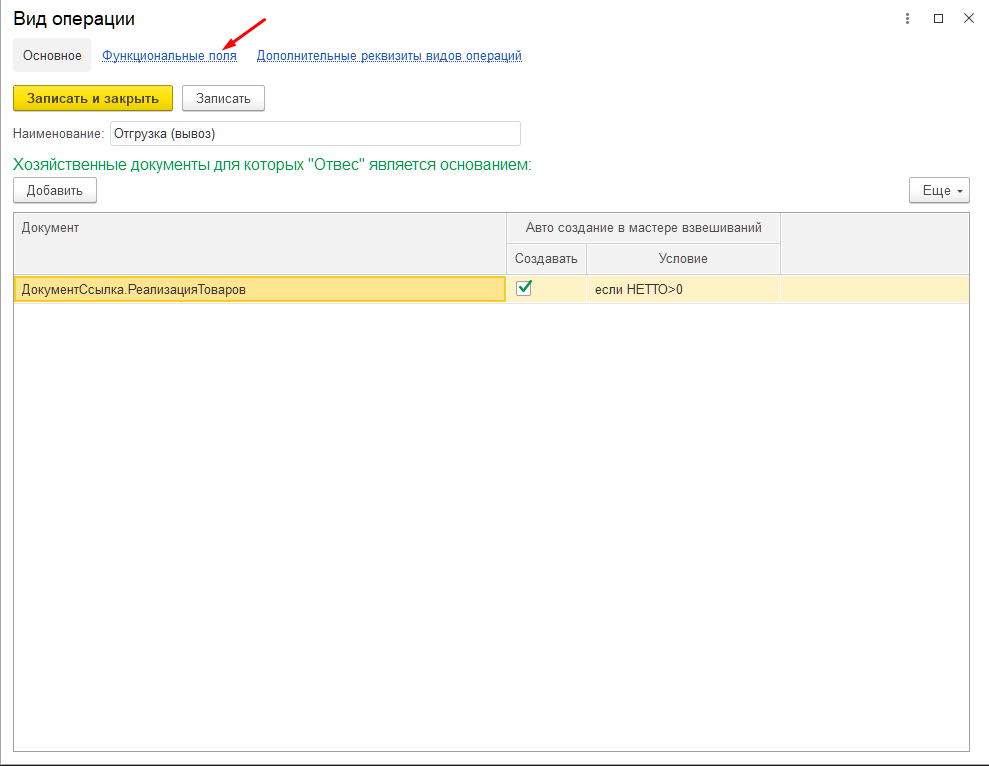

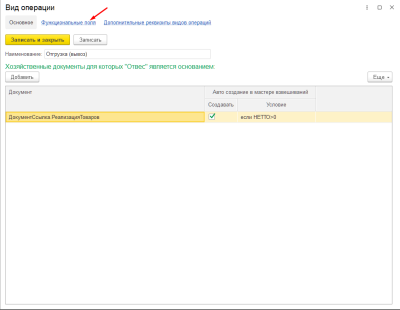

Перейдите на вкладку «Функциональные поля».

На этой вкладке размещен Редактор размещения полей. В левой части экрана отображается блок редактирования групп и полей, а в правой их свойства.

В Редакторе есть понятия Группа и Поле: группы являются местом расположения полей.

Свойства групп позволяют настраивать Вид, Заголовки, Группировку. Свойства полей позволяют настраивать Заголовок, Ширину, Функциональные свойства, Формулу и т.д.

Добавление нового поля (реквизита)

Для создания группы или поля нажмите соответствующие кнопки на верхней панели. Как пример, создадим группу «Металлолом», а также поля «Сорность металла» и «Масса посторонних металлов».

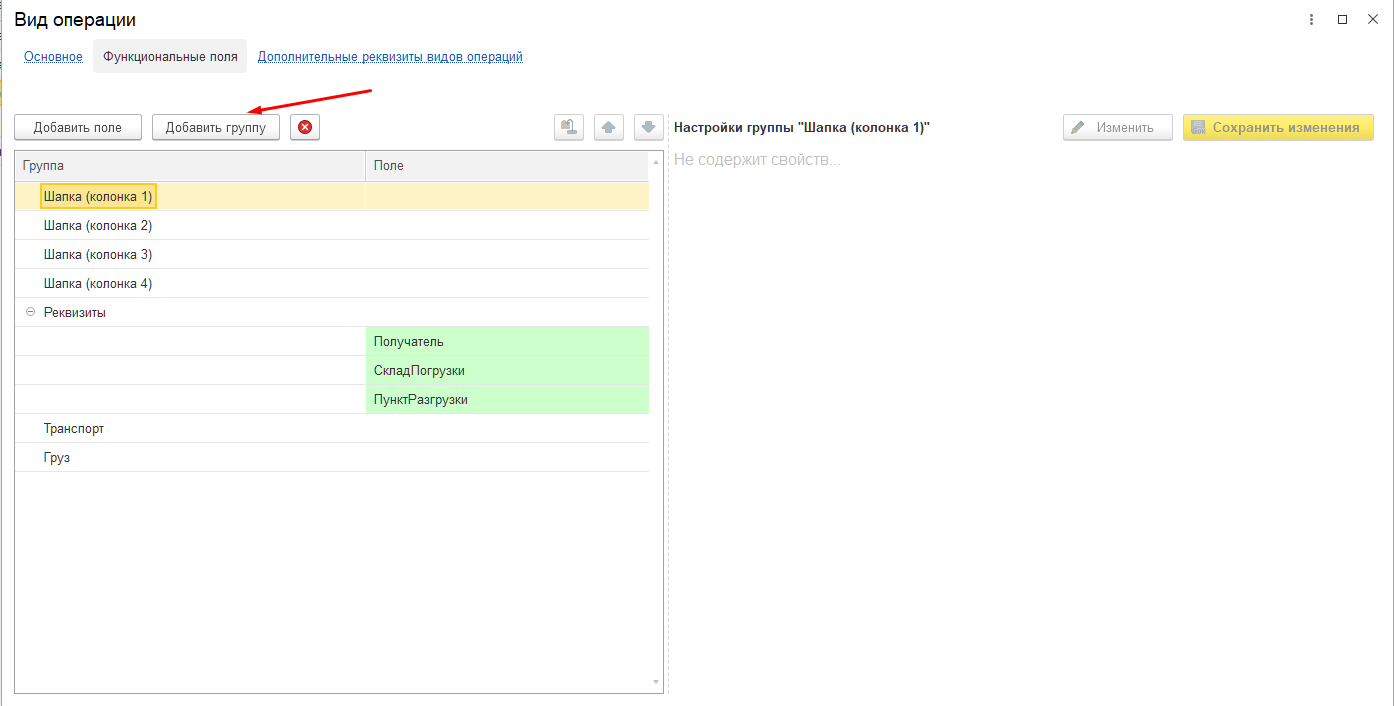

Выберите группу, в которую необходимо добавить подгруппу и нажмите на неё. Для примера нажмите на группу «Груз» и после нажмите Добавить группу.

В открывшемся окне «Динамические группы видов операций» нажмите кнопку Создать.

В окне «Создание» задайте нужные свойства группе: Вид, Заголовок, Группировка. В нашем примере используем следующие свойства: Вид - Гиперссылка, Заголовок - Металлолом, Группировка - Вертикальная. Проверив правильность введенных данных, нажмите Записать и закрыть.

Группы могут быть двух видов: Группа и Гиперссылка. Группа отображается блоком полей в интерфейсе, а Гиперссылка скрывает этот блок и отражает его по нажатию.

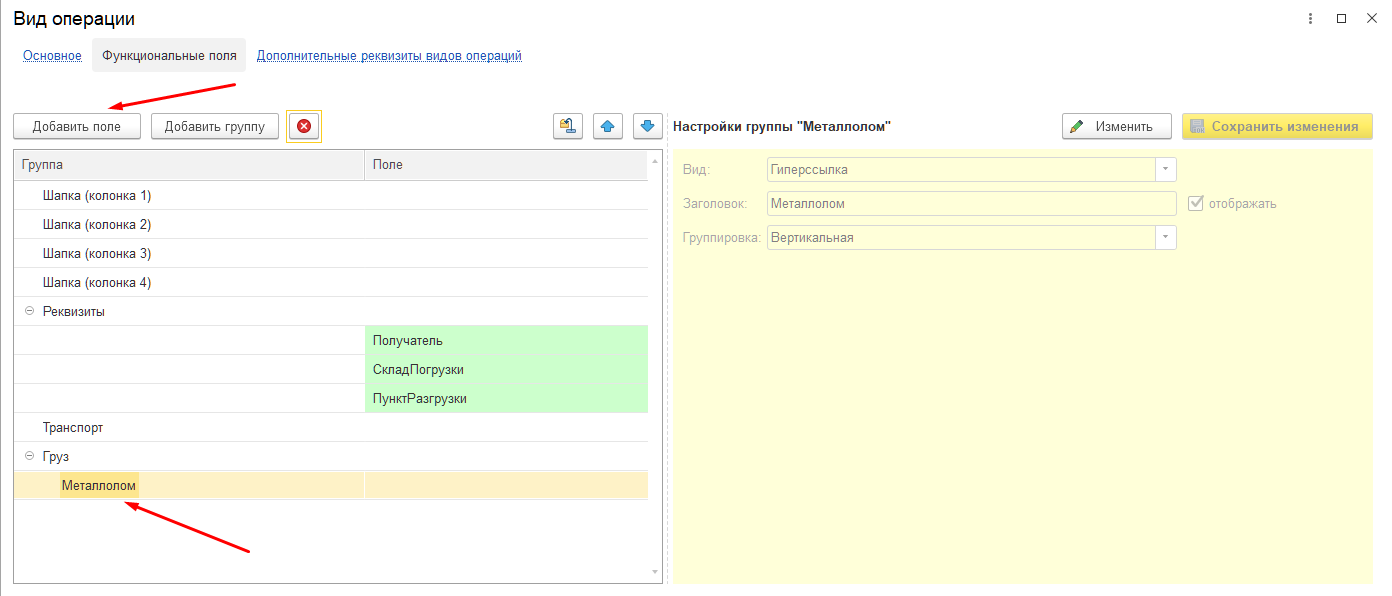

Далее, выбрав созданную группу, нажмите «Добавить поле».

В открывшемся окне «Поля видов операций» нажмите кнопку Создать.

В окне «Создание» задайте нужные свойства полю: Имя - внутреннее наименование, Тип значения - формат поля, Заголовок - отображаемое наименование, Ширина - количество допустимых символов, Подсказка - информация о поле. В нашем примере используем следующие свойства: Имя - МассаПостМеталлов, Тип значения - число, Заголовок - Масса засоренности, Ширина - 12, Подсказка - Масса посторонних металлов. Проверив правильность введенных данных, нажмите Записать и закрыть.

Отображение подсказки можно сделать двумя способами: Всплывающей - подсказка отображается при нажатии на поле, или Кнопкой - подсказка отображается нажатием на кнопку.

После создания поля, выберите его и добавьте в группу кнопкой Выбрать. Аналогично создадим поля «Процент сорности» и «Чистый вес».

Перемещать поля в рамках группы можно с помощью кнопок Переместить вверх и Переместить вниз.

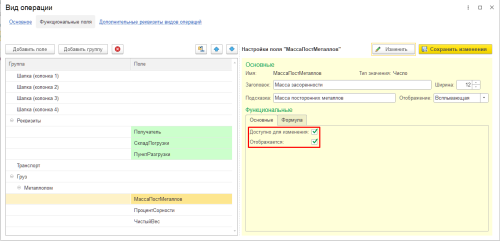

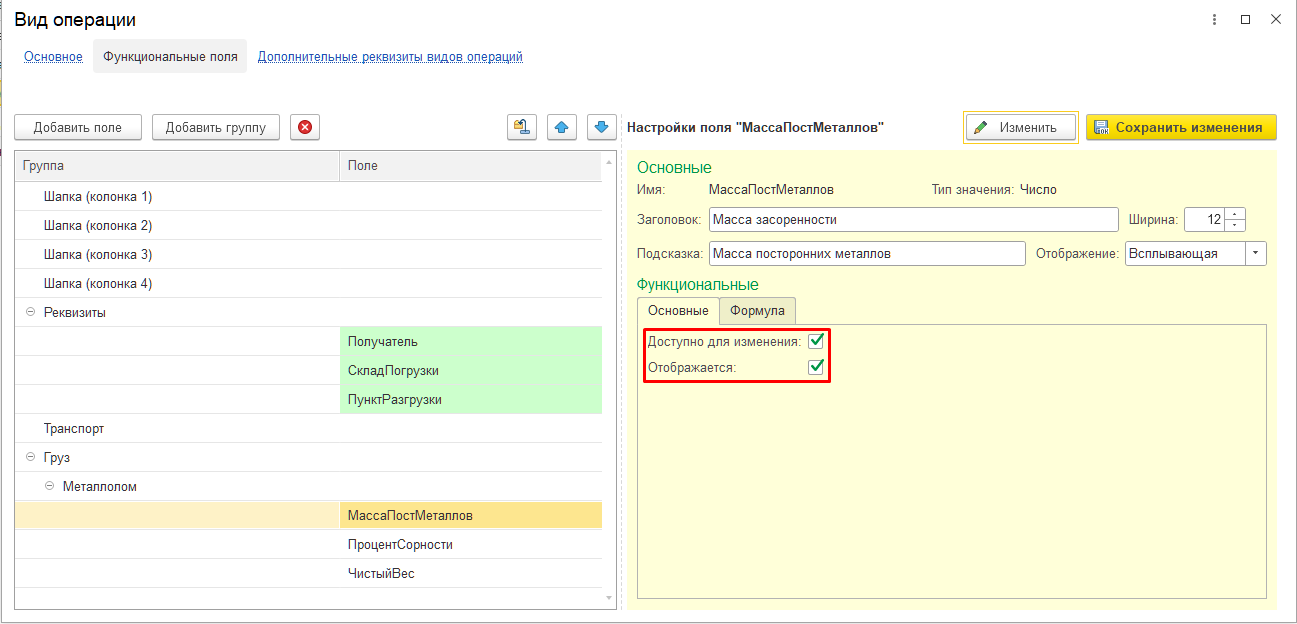

Теперь выбрав нужное поле и нажав кнопку Изменить можно отредактировать его свойства. На вкладке Основные в окне «Свойства» есть 2 параметра: Доступно для изменения - разрешение не ввод пользователем данных в поле, Отображается - видимость поля в интерфейсе. На вкладке Формула задается формула для расчета значения, а также условие вычисления. Поле Масса засоренности оставим без изменений.

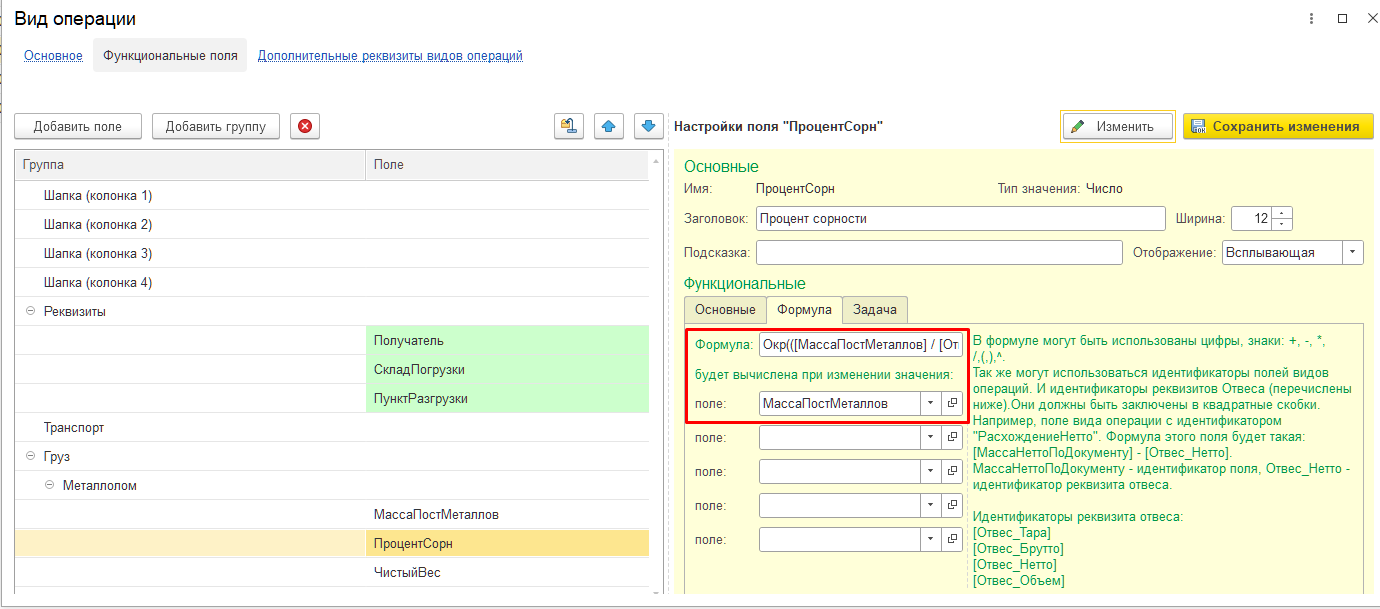

Перейдем к полю Процент сорности. На вкладке Основные уберем возможность внесения значений пользователем. На вкладке Формула запишем формулу: Окр(([МассаПостМеталлов] / [Отвес_Нетто])*100). Поставим вычисление после изменения поля МассаПостМеталлов. Нажмите кнопку Сохранить изменения.

Перейдем к полю Чистый вес. На вкладке Основные уберем возможность внесения значений пользователем. На вкладке Формула запишем формулу: Окр([Отвес_Нетто]-[МассаПостМеталлов]). Поставим вычисление после изменения поля МассаПостМеталлов. Нажмите кнопку Сохранить изменения.

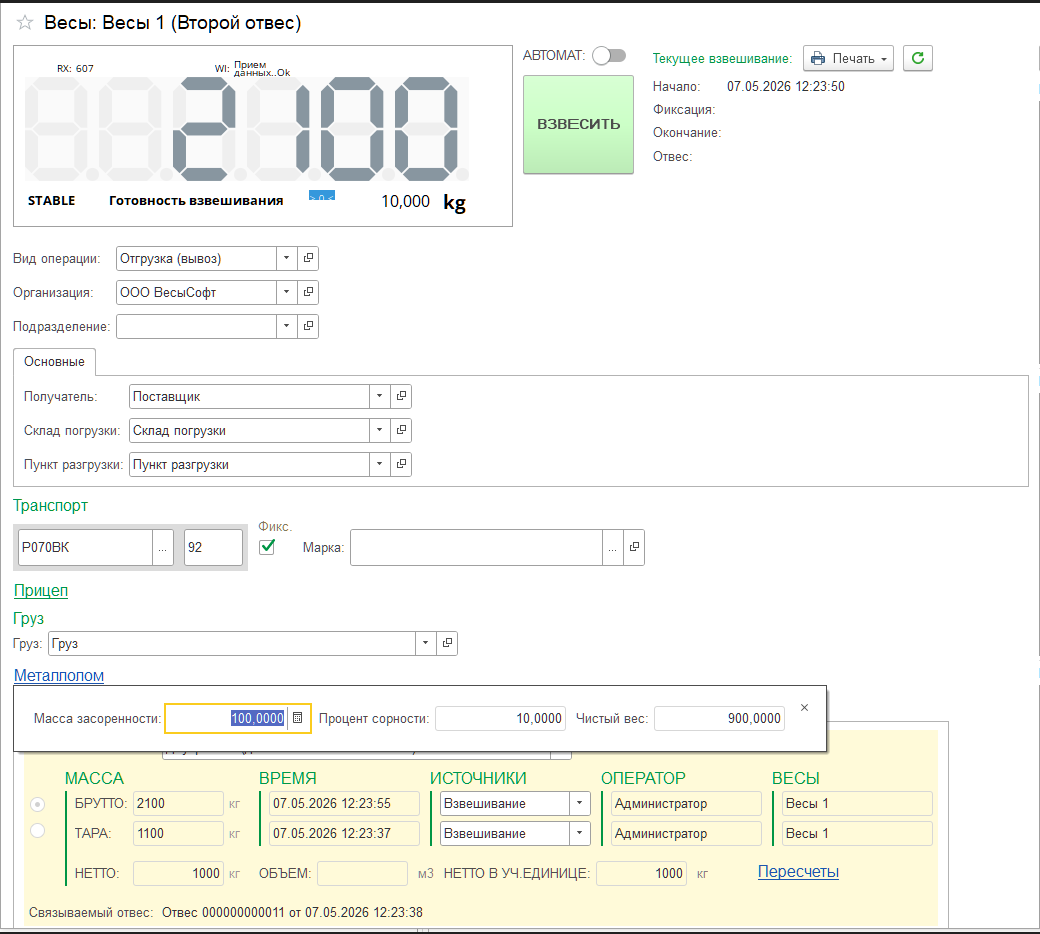

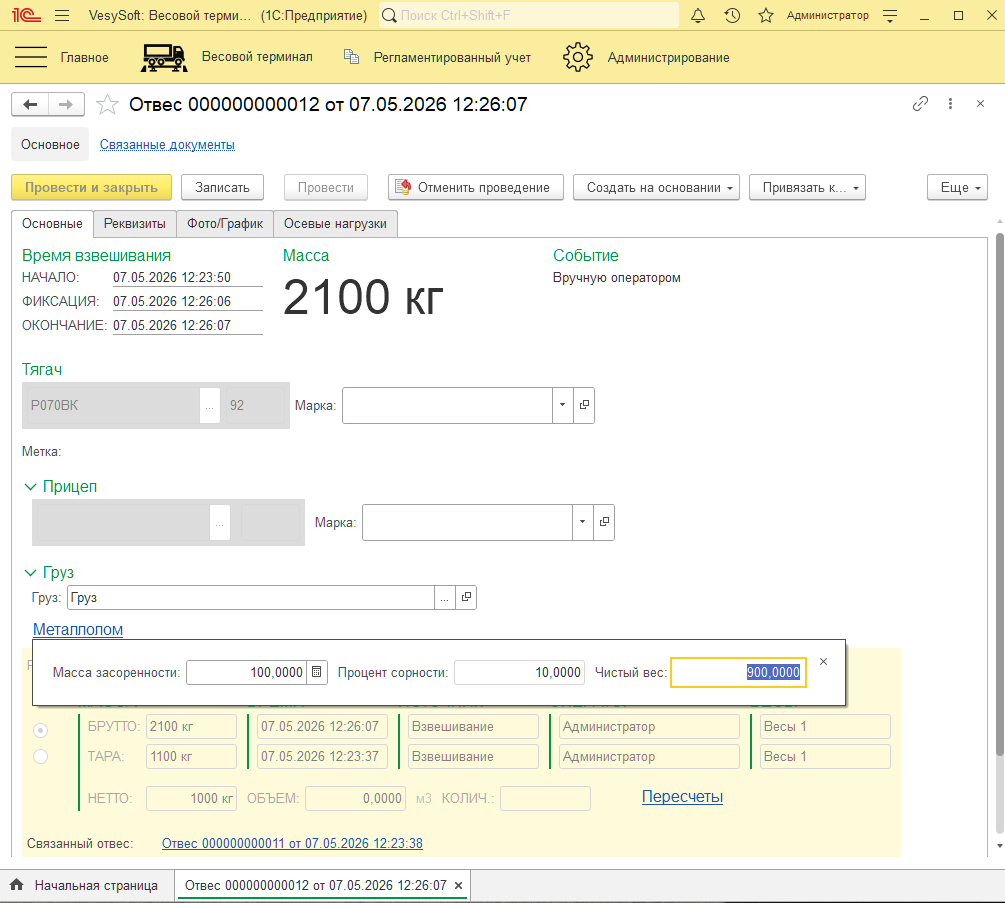

Теперь в Мастере взвешивания и в Детализации отвесов при выборе вида операции Отгрузка(Вывоз) будет отображаться скрытая гиперссылкой группа «Металлолом», содержащая в себе поля «Масса засоренности», «Процент сорности», «Чистый вес».
